原矿及尾矿中金含量的测定数据对于黄金矿山实验室至关重要。下面分享两种推荐的测定方法。相比化学法，应用测金仪等分析仪器测试更方便快捷，矿山实验室可以根据自身条件选择合适的方法。

一、 泡沫吸附--硫脲解脱--火焰原子荧光光谱法测定矿石中金的含量

1．烧样：称取10.00~20.00克磨碎烘干的试样于100ml瓷坩埚中，从低温升至650℃灼烧2小时（中间搅拌一次）。

2．溶解：取出试样冷却，移入250ml锥形瓶中，用少许水润湿，加入60ml王水（1+1），加热微沸并蒸至体积约为20ml左右，取下冷却。注意：用王水溶解矿样，溶解时间不易过长，溶解温度不易过高，一般30～40分钟，保持微沸状态。

3 吸附：在冷却后的溶液中加入80ml水及一块泡沫塑料（约重0.3g），盖上胶塞，在振荡器上振荡30分钟，取出泡沫塑料，用滤纸将水分吸干。

泡沫塑料吸附条件的选择：溶液中的酸度以10～20％为宜，盐酸、王水介质均可。酸度太大，对泡沫塑料有腐蚀作用，金的吸附率也会下降。温度不宜过高，否则吸附率下降。当温度超过30℃，泡沫塑料对金的吸附率明显下降。

4．解脱：将吸附有Au的泡沫塑料放入已盛有10～25ml硫脲溶液（1％）的比色管中，在沸水浴中保持30分钟，趁热用大头玻璃棒多次挤压泡沫塑料，使解脱液均匀。取出泡沫塑料，溶液冷却至室温，干过滤。

5．火焰原子荧光测金仪测定。

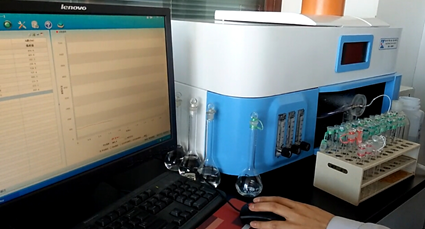

应用黄金矿山测金仪测试金元素含量

注意事项：

1 不同厂家和批次的泡沫塑料，对Au的吸附效果有所差异，同批试样宜采用同样的泡沫塑料，标准系列与试样同时吸附，可以消除部分由于泡沫塑料吸附率波动引起的误差。

2．泡沫塑料吸附的适宜温度为20～35℃之间，若室温低于20℃，需延长吸附时间。

3．用硫脲解脱时，也可使用10g/L硫脲+HCl（1+99）溶液解脱。

4．对于含量很低的样品，例如：尾矿、矿渣等在解脱时，可以进一步减少解脱液的体积，以及在测定过程中，适当增加负高压。

二、活性炭吸附--硫代硫酸钠滴定测定矿石中金的含量

1．溶解：称取矿样10～50g（根据矿样含金量而定）于400ml烧杯中，加王水（1+1）80～120ml，在砂浴上加热溶解45～60分钟。溶解体积到30～40ml，取下，用温水洗净表皿并稀释至200～250ml，摇匀，待抽滤。

2．吸附：先将吸附柱装在抽滤桶上，放入抽滤板，边加纸浆边抽滤，加至抽干后纸浆厚度达4毫米时，倒入混有0.5～1.0g活性炭的纸浆，抽干后使总厚度为8～12 毫米。于吸附柱上端装上布氏漏斗，漏斗中铺一张定性滤纸，用水润湿，加入少量纸浆抽干。

将待抽滤后的试样溶液慢慢注入布氏漏斗中，进行抽滤和吸附。以温度为40～50℃的2％盐酸洗净烧杯，并洗涤残渣6～8次。抽干后取下布氏漏斗，用温热的氟化氢铵洗涤活性炭层4～5次，用温热的2％盐酸洗4～5次，后用温水洗8～10次。

停止抽滤，取下吸附柱，用玻璃棒把活性炭与纸浆混合物取出，移入瓷坩埚中，用小块滤纸擦净吸附柱内壁上附着的少量炭粉，并放入坩埚中。

注：纸浆能强化碳层的结构，起到吸附金的支持载体作用，可以使金的平均吸附率达到99％以上。

3 灰化：先于低温电炉上灰化后，移入预先升温到700℃的高温炉中进行彻底灰化。取下，冷却。

4 复溶：在冷却后的矿样中加25％氯化钠溶液3~4滴，沿坩埚壁加王水2毫升，在水浴上溶解，蒸发至无酸味，取下冷却。然后每次加盐酸1毫升，在水浴上反复蒸干两次。取下，趁热加7％的醋酸3~5毫升溶解盐类。

5 滴定：上述溶液冷却至室温后加氟化氢铵约0.1克，摇匀。加2％EDTA溶液5滴，碘化钾0.2~0.5克，摇匀并立即用硫代硫酸钠 标准溶液滴定至微黄色，加入淀粉溶液0.5毫升，继续滴定至蓝色消失。
